产品简介
盛科V530 TAP交换机，支持多种端口形态，旨在满足网络对于流量分析，流量监控的需求。
V530 TAP系列基于以太网交换芯片CTC7132。支持灵活丰富的流量的汇聚、过滤、编辑和分发功能。
V530 TAP系列交换机使用了盛科自研CNOS系统软件平台，支持TAP的M:N，对称HASH，分流过滤以及时间戳和报文切片。支持多种管理方式，方便用户部署。
V530 TAP目前提供如下配置型号：V530-24X2C，V530-24X2Q,，V530-48T4X，V530-48S4X，V530-24T8X，V530-16T16XY2Q，V530-4T12X。

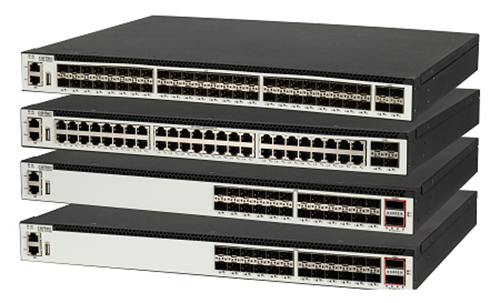

图1：盛科V530 TAP系列交换机
产品特点
功能亮点
- 支持1G/10G/25G/40G/100G等多种端口形态，可适应各种网络部署需求。
- 标准的1RU盒式解决方案
- 高达880 Gbps的交换容量
- 支持Cut-Through转发模式，固定传输延迟
- 支持流量汇聚/复制/分流
- 支持报文截断
- 支持IPinIP/MPLS/GTP/ PPPOE 解封装
- 支持GRE/NVGRE/VxLAN/ERSPAN 封装和解封装
- 支持M:N流量复制
- 支持Ingress 和 Egress报文过滤…
- 支持时戳和源端口标记
- 支持ERSPAN加封装
- 支持UDF匹配
- 支持UDF隧道终结
- 支持IPFIX
- 支持Port-Group
- 支持同源同宿的均衡负载
- 支持轮询（Round Robin）均衡负载
- 支持IP 五元组, IP 碎片分析、用户字段等过滤
- 支持编辑报文的L2-L4字段
- 支持Radius/TACAS+ 认证和授权
- 支持console, IP, SNMP, SSH, Open API and WebUI 管理方式，支持通过WebUI导入https证书
- 支持文件内容校验md5sum
- 支持管理口配置IPv6地址
- 支持Banner配置
- 支持任意报文去除报文头部的功能
- 支持报文捕获
- 支持LLDP
- 支持双电源冗余备份
- 较低的系统功耗
- 支持端口带宽利用率告警功能
绿色节能的系统设计
- 采用智能的风扇调速方案，支持实时功耗检测，为客户降低运维成本，打造绿色节能网络。
高可靠性
- 现场可插拔模块化电源，支持AC或DC 1+1备份；风扇支持N +1备份和智能调速；支持对芯片组的温度、电源与风扇的状态进行实时监控。
产品规格
硬件规格
第一部分
| 项目 | V530 -24X2C | V530 -24X2Q | V530 -48T4X | V530 -48S4X | |
| 外形尺寸(H×W×D) | 4.4 x 44.2 x 37.8 cm (1.7 x 17.4 x 14.9 in.) |
||||
| 重量 | 5.95 kg | 6.10 kg | 6.25 kg | ||
| 串口 | 一个RJ45类型串口，位于前面板左侧 | ||||
| 管理口 | 一个RJ45带外管理口，位于前面板左侧 | ||||
| USB口 | 1个标准USB端口，位于前面板左侧 | ||||
| 10/100/1000Mb Base-T端口 | - | - | 48 | - | |
| 100/1000Mb Base-T PoE端口 | - | - | - | - | |
| 1Gb SFP端口 | - | - | - | 48 | |
| 10/100/1000/2.5G/5G/10G BASE-T端口 | - | - | - | - | |
| 10/100/1000/2.5G/5G/10G BASE-T PoE++端口 | - | - | - | - | |
| 10GbE SFP+ 端口 | 24 | 24 | 4 | 4 | |
| 25GbE SFP28端口 | - | - | - | - | |
| 40GbE QSFP+端口 | - | 2 | - | - | |
| 100GbE QSFP28端口 | 2 | - | - | - | |
| Latency | 660 ns | ||||
| CPU | SOC(双核, ARM A53) | ||||
| 系统内存 | 2GB | ||||
| Flash | 8GB(eMMC) | ||||
| 包缓存 | 9MB | ||||
| 输入电压 | 交流 | 操作电压: 100 ~ 240V; 50/60Hz 最大电压: 90 ~ 264V; 47~63Hz |
|||
| 直流 | 操作电压: -48V ~ -60V | ||||
| 高压直流 | 不支持 | ||||
| 双电源输入 | 支持 | ||||
| 电源热插拔特性 | 支持 | ||||
| 风扇风向 | 前后/后前风向 | ||||
| 风扇数量 | 3 | ||||
| 典型功耗 | 44W | 44W | 42W | 58W | |
| 最大功耗 | 59W | 59W | 55W | 70W | |
| PoE功率预算 | - | ||||
| MTBF(小时) | 206988 | 206988 | 204935 | 189901 | |
| MTBF(年) | 23.63 | 23.63 | 23.39 | 21.68 | |
第二部分
| 项目 | V530 -16T16XY2Q | V530 -24T8X | V530 -4T12X | |
| 外形尺寸(H×W×D) | 4.4 x 44.2 x 37.8 cm (1.7 x 17.4 x 14.9 in.) |
4.4 x 44.2 x 24.5 cm (1.7 x 17.4 x 9.7 in.) |
4.0 × 44.0 × 22.0 cm (1.6 × 17.3 × 8.7 in.) |
|
| 重量 | 6.10 kg | 3.50 kg | 2.80 kg | |
| 串口 | 一个RJ45类型串口，位于前面板左侧 | 一个RJ45类型串口，位于前面板右侧 | ||
| 管理口 | 一个RJ45带外管理口，位于前面板左侧 | 一个RJ45带外管理口，位于前面板右侧 | ||
| USB口 | 1个标准USB端口，位于前面板左侧 | 不支持 | ||
| 10/100/1000Mb Base-T端口 | 16 | 24 | 4 | |
| 100/1000Mb Base-T PoE端口 | - | - | - | |
| 1Gb SFP端口 | - | - | - | |
| 10/100/1000/2.5G/5G/10G BASE-T端口 | - | - | - | |
| 10/100/1000/2.5G/5G/10G BASE-T PoE++端口 | - | - | - | |
| 10GbE SFP+ 端口 | 8 | 8 | 12 | |
| 25GbE SFP28端口 | 8 | - | - | |
| 40GbE QSFP+端口 | 2 | - | - | |
| 100GbE QSFP28端口 | - | - | - | |
| Latency | 660 ns | |||
| CPU | SOC(双核, ARM A53) | |||
| 系统内存 | 2GB | |||
| Flash | 8GB(eMMC) | |||
| 包缓存 | 9MB | |||
| 输入电压 | 交流 | 操作电压: 100 ~ 240V; 50/60Hz 最大电压: 90 ~ 264V; 47~63Hz |
||
| 直流 | 操作电压: -48V ~ -60V | - | ||
| 高压直流 | 不支持 | |||
| 双电源输入 | 支持 | 不支持(单电源输入) | ||
| 电源热插拔特性 | 支持 | 不支持(固定电源） | ||
| 风扇风向 | 前后/后前风向 | 左右风向 | ||
| 风扇数量 | 3 | 2 | ||
| 典型功耗 | 48W | 41W | 33W | |
| 最大功耗 | 67W | 55W | 43W | |
| PoE功率预算 | - | |||
| MTBF(小时) | >70080 | 215299 | >50000 | |
| MTBF(年) | >8 | 24.58 | >5.71 | |
环境特性
|
描述 |
性能 |
|
操作温度 |
0 to 45 ºC |
|
存储温度 |
-40 to 70 ºC |
|
相对湿度 |
0 to 95% (非冷凝) |
安规规范
| 产品型号 | V530-48S4X V530-48T4X V530-24X2C V530-24X2Q V530-16T16XY2Q |
V530-24T8X |
| 认证 | CQC CB CE-LVD CE-EMC FCC FCC ICES ETL RoHS |
CQC CE-LVD CE-EMC FCC FCC ICES ETL |
| 安全性 | ETL: UL 62368-1:2014 Ed.2CB: IEC 62368-1:2014CE-LVD: EN 62368-1: 2020+A11:2020EN62479:2010CQC: GB4943.1-2011GB/T9254-2008 |
ETL: UL 62368-1:2014 Ed.2CE-LVD: EN 62368-1: 20214+A11:2017EN62311:2008CQC: GB4943.1-2011GB/T9254-2008 |
| EMC | CE-EMC: EN 55032:2015+A11:2020EN 55035:2017+A11:2020EN IEC 61000-3-2:2019EN 61000-3-3:2013+A1:2019FCC: 47CFR Part 15 (2020)ANSI C63.4 (2014)ICES-003 Issue 7 |
CE-EMC: EN 55032:2015EN 55024:2010EN 61000-3-2:2019EN 61000-3-3:2013+A1:2019FCC: 47CFR Part 15 (2019)ANSI C63.4 (2014)ICES-003 Issue6 |
| 环保 | RoHS: 2011/65/EU and (EU)2015/863 |
N/A |
保修
| 描述 | 规范 |
| 保修 | 有限保修 |
软件特性
| 特性 | 描述 | ||
| TAP基本特性 | 基本功能 | 支持M:N的复制（M个源复制到N个目的） | |
| 支持下列ACL行为：复制、转发、丢弃 | |||
| 支持Ingress和Egress ACL，匹配L2、L3、L4和TCP/IP五元组 | |||
| 支持VxLAN和GRE, 支持匹配内层L2,L3,L4和TCP/IP五元组 | |||
| 支持高级功能 | |||
| 负载均衡 | 支持基于Session的HASH，同源同宿 | ||
| 支持基于五元组的HASH | |||
| 支持一致性hash | |||
| 管理与维护 | 管理接口 | 支持四级CLI权限控制 | |
| 支持串口管理 | |||
| 支持Telnet管理 | |||
| 支持SSH管理 | |||
| 支持WebUI管理 | |||
| 支持SNMP Get | |||
| 支持SNMP Trap | |||
| 支持OpenAPI | |||
| 安全控制 | 支持TACAS+ | ||
| 支持RADIUS | |||
| 支持本地用户名密码 | |||
| 支持异常用户锁定 | |||
| 系统维护 | 支持目录和文件管理 | ||
| 支持通过TFTP、FTP、WEBUI方式上载、下载文件 | |||
| 网络诊断 | 支持Ping | ||
| 支持Traceroute | |||
| 日志与告警 | 支持CPU占用率显示与告警 | ||
| 支持内存占用率显示与告警 | |||
| 支持CPU/内存历史记录显示 | |||
| 支持设备温度、电源、风扇等状态显示与告警 | |||
| 支持用户操作日志 | |||
| 支持日志、告警、调试信息管理 | |||
| 系统时间 | 支持系统时间设置 | ||
| 支持时区设置 | |||
| 应用 | 支持NTP | ||
| 支持Syslog和Log Server | |||
| 支持debugging | |||
| 支持Telnet client | |||
| 支持带外管理口使用IPv6地址 | |||
| 支持格式化flash和flash:/boot | |||
| 支持一键恢复出厂设置 | |||
| 支持Banner配置 | |||
| 支持HTTPS安全证书导入 | |||
| 平台功能 | 端口 | 支持全双工、半双工、自动协商工作方式 | |
| 支持入口CRC校验开关 | |||
| 支持出口CRC重计算开关 | |||
| 支持100G端口降速为40G端口 支持40G端口拆分成4个10G端口 支持100G端口拆分成4个25G端口 |
|||
应用实例
流量监控应用
在传统的TAP应用中，TAP采集网络出口的流量，但随着网络的日益庞大，以及越来越高的性能要求，TAP需要深入网络内部对流量进行更深入的监控。

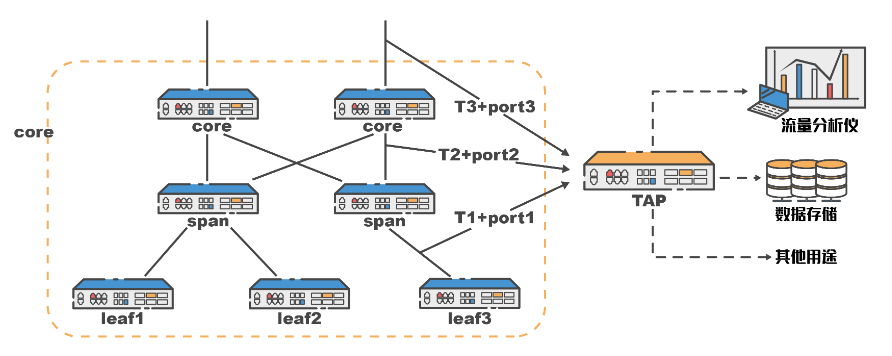

图1：流量监控应用
如上图，可以使能TAP交换机的时间戳和源端口标记功能，通过报文中携带的源端口和时间戳信息，服务器集群可以知道报文在网络中每个层次消耗的精确时间。通过port1、 port2、 port3可以区分出流量来自哪一台设备，通过T1，T2，T3可以计算出每个设备转发的消耗的时延，进而找出转发性能的瓶颈，对网络进行进一步的优化。
DPI应用
TAP在网络中通常和DPI(Deep Packet Inspection)配合工作，TAP负责将机房的流量转发给内网的同时镜像一份给DPI设备。DPI设备对流量进行分析的，如果发现存在病毒网站或者非法信息，会通过DPI和TAP之间的带内管理通道下发五元组流表对流进行阻断。

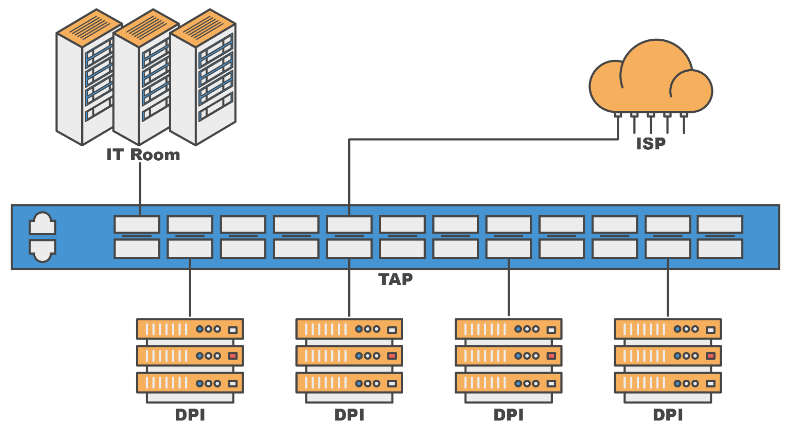

图2：DPI应用
订购信息
| 产品型号 | 描述 |
| V530-24X2C | 标准 1U 19'' 机架设备 24 x 10GE SFP+ 端口 2 x 100GE QSFP28 端口 可拔插双电源设计 前后/后前风向固定风扇 |
| V530-24X2Q | 标准 1U 19'' 机架设备 24 x 10GE SFP+ 端口 2 x 40GE QSFP+ 端口 可拔插双电源设计 前后/后前风向固定风扇 |
| V530-48T4X | 标准 1U 19'' 机架设备 48 x 1GE Base-T 端口 4 x 10GE SFP+ 端口 可拔插双电源设计 前后/后前风向固定风扇 |
| V530-48S4X | 标准 1U 19'' 机架设备 48 x 1GE SFP 端口 4 x 10GE SFP+ 端口 可拔插双电源设计 前后/后前风向固定风扇 |
| V530-24T8X | 标准 1U 19'' 机架设备 24 x 1GE Base-T 端口 8 x 10GE SFP+ 端口 固定双AC电源设计 前后/后前风向固定风扇 |
| V530-16T16XY2Q | 标准 1U 19'' 机架设备 16 x 1GE Base-T 端口 8 x 10GE SFP+ 端口 8 x 25GESFP28 端口 2 x 40GE QSFP+ 端口 可拔插双电源设计 前后/后前风向固定风扇 |
| V530-4T12X | 标准 1U 19'' 机架设备 4 x 1GE Base-T 端口 12 x 10GE SFP+ 端口 固定单AC电源设计 左右风向固定风扇 |
