产品简介

E680系列三层以太网交换机（以下简称"E680"）是通过以太网交换芯片CTC8180构建的高性能高密度10GE/25GE/40GE/100GE交换机。

E680搭载CentecOS系统软件，支持主流协议标准和应用程序，可方便快速的部署和管理。

E680目前提供如下配置型号：E680-32C；E680-48Y8C；E680-48X8C；E680-24Y4C；E680-48X6Q；E680-24Q。

680全系列_侧面 600.jpg

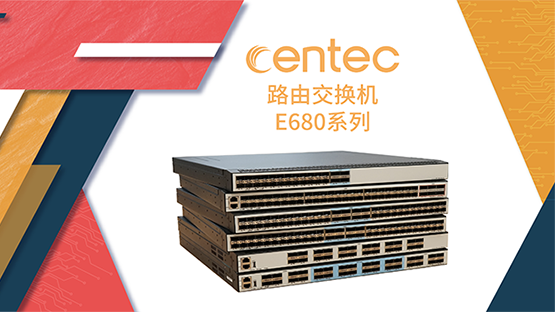

图1：盛科E680系列路由交换机

产品特性

采用高性能以太网核心交换芯片

E680系列路由交换机，采用盛科高性能以太网核心交换芯片CTC8180，可满足企业网、超融合等应用的需求。

丰富的端口形态

支持10G/25G/40G/100G等多种端口形态，可适应各种网络部署需求。

绿色节能的系统设计

采用智能的风扇调速方案，支持实时功耗检测，为客户降低运维成本，打造绿色节能网络。

可灵活配置的转发表项满足不同业务部署场景

灵活的表项管理技术FTM，支持根据不同的应用场景需求，调整各类硬件转发表项的大小。最大可支持120K MAC地址表；最大支持60K IP路由表。

智能以太网OAM：完整的故障管理和性能保证

基于IEEE802.1ag和ITU-T Y.1731协议的端到端OAM，使得以太网服务供应商能够主动监控他们的业务，测量端到端的性能，从而保证客户得到符合签约SLA水平的业务。
故障管理包括CCM / LTM / LBM，性能测量包括测量帧时延和帧时延的变化。
E680系列交换机支持基于802.3ah标准的EFM，支持对端发现，链路监控，故障通告，远端环回，MIB参数回传等功能。

丰富的网络虚拟化和智能无损网络特性

支持前沿技术：基于优先级的流量控制（PFC），显式拥塞通知（ECN）等。
支持MLAG(Multi-Chassis Link Aggregation)，实现跨设备链路聚合，通过将两台聚合交换机上的接口进行跨设备链路聚合，从而把链路可靠性从单板级提高到了设备级，组成Active-Active系统. 在两台聚合交换机的中间通过一条Peer-link链路进行连接，使其在逻辑上如同一台设备。两台设备上的端口共同形成聚合端口，使得所有端口可以共同参与数据流量的转发。与堆叠相比，组成MLAG的设备在管理上仍然需要分别管理，但是MLAG配置相对简单，且配置完成后不需重启，同时转发决策都在本地，正常情况下流量不需要通过设备间互连路径转发，避免了互连路径带宽成为瓶颈，同时也降低了延时。
支持Overlay技术(包括VXLAN /NVGRE/GENEVE等隧道技术)，通过VXLAN / NVGRE / GENEVE等头部封装完整的内层以太网报文，使得二层报文可以跨越三层网络，解决传统二层网络中设备MAC表项规格对网络规模的限制、VLAN ID数量对网络隔离能力的限制、以及传统网络中VLAN / VPN技术无法满足网络动态调整需求等问题。以VXLAN为例，24bit的VNI标识符最多可支持16777215个逻辑网络，通过VXLAN构建的大二层网络，在虚拟机迁移时IP / MAC等地址参数可保持不变。
E680支持通过开放的API接口实现SDN(软件定义网络Software Defined Network)。SDN是一种创新的网络架构体系，通过将网络的控制层和数据转发层进行分离，大幅简化了网络的管理及维护难度。

高可靠性

现场可插拔模块化电源，支持AC或DC 1+1备份；风扇支持2+2备份和智能调速；支持对芯片组的温度、电源与风扇的状态进行实时监控。
支持LACP / ECMP / VRRP / VARP / STP/RSTP/MSTP / Smart Link / BFD / ERPS / G.8031/G.8032 / Load-Balancing等特性，全面且高效的保护网络中的数据流量。
专利功能Sysmon，可以检测CPU状态，并在软件出错的情况下采取保护措施。

出色的QoS管理

E680系列路由交换机为每个端口提供了10个（8个单播队列+1个组播队列+1个镜像队列）硬件队列。支持多阶调度WDRR（Weighted Deficit Round Robin） / SP(Strict Priority）和TD(Tail Drop)/WRED(Weighted Random Early Detection）等拥塞保护机制。并且运用了灵活的队列调度算法来实现针对队列或者针对端口的流量整形。
入口和出口方向的策略管理提供智能带宽监测功能，可根据端口的速率灵活调整监测的颗粒度。支持srTCM(单速率三色标记)和trTCM（双速率三色标记）。

三网合一服务支持与带宽保证的高品质应用

E680系列为三网合一服务（IPTV，视频监控等）提供了高带宽。内置的QoS功能和灵活的队列技术可保障高品质的服务。
丰富的组播协议集（IGMP snooping / IGMP v1/v2/v3 / PIM-SM），支持2K组播组，每组4K逻辑复制。采用CentecOS软件，完美支持IPTV业务，有效控制组播时延。

全面的网络安全策略

E680系列支持用户级、交换机级和网络级的安全控制。
基本的IPv4 / IPv6 / MAC ACL可以分别过滤IPv4 / IPv6/non-IP报文，并且，额外提供扩展的IPv4 / IPv6 ACL可以在一个规则内同时匹配报文的二、三、四层信息。以上ACL均可以应用到物理端口、VLAN、端口组和VLAN组上，端口组或VLAN组内的成员共享一套ACL规则，可以节省TCAM资源。
ARP检测和IP源防护功能，防止网络遭受恶意ARP攻击。提供CPU流量保护、风暴控制功能，优化CPU负载功能。集中式的802.1x认证，禁止非法用户访问网络。

出色的管理特性

支持丰富的管理接口，包括Console、带内网口和带外网口、USB口；支持SNMPv1/v2/v3，支持CLI命令行，Web网管，TELNET及FTP配置，支持OAM，使设备管理更方便，并且支持SSH2.0、SSL等加密方式，使得管理更加安全。

产品规格

硬件规格

项目		E680-32C	E680-24Q	E680-48X6Q	E680-48Y8C	E680-48X8C	E680-24Y4C
外形尺寸(H×W×D)		4.4 x 44.2 x 47.1 cm (1.7 x 17.4 x 18.5 in.)		4.4 x 44.2 x 45.1 cm (1.7 x 17.4 x 17.8 in.)
重量		8.8KG	9.0KG	8.15KG	8.85KG	8.85KG	8.35KG
串口		一个RJ45类型串口，位于前面板左侧			一个RJ45类型串口，位于后面板左侧
管理口		一个RJ45带外管理口，位于前面板左侧			一个RJ45带外管理口，位于后面板左侧
USB口		1个标准USB端口，位于前面板左侧		不支持	1个标准USB端口，位于后面板左侧
10/100/1000Mb Base-T端口		-	-	-	-	-	-
100/1000Mb Base-T PoE端口		-	-	-	-	-	-
1Gb SFP端口		-	-	-	-	-	-
2.5GbE BASE-T端口		-	-	-	-	-	-
10GbE SFP+ 端口		-	-	48	-	48	-
25GbE SFP28 端口		-	-	-	48	-	24
40GbE QSFP+端口		-	16	6	-	-	-
100GbE QSFP28端口		32	8	-	8	8	4
Latency		700 ns
CPU		双核, ARM A53
系统内存		2GB
Flash		8GB
包缓存		36MB
输入电压	交流	操作电压: 100 ~ 240V; 50/60Hz 最大电压: 90 ~ 264V; 47~63Hz
	直流	最大电压范围：-40 ~ -72V
	高压直流	最大电压范围：180 ~ 300V
双电源输入		支持
电源热插拔特性		支持
风扇风向		前后风向
风扇数量		4
风扇热插拔特性		支持
典型功耗		172W	112W	100W	125W	125W	95W
最大功耗		224W	171W	145W	160W	160W	130W
PoE功率预算		-	-	-	-	-	-
MTBF(小时)		>158045	>70080	>70080	>162213	>162213	>198000
MTBF(年)		>18.0	>8.0	>8.0	>18.5	>18.5	>22.6

软件规格

类别	特性	描述	Default Profile	IPv6 Profile	Layer3 Profile	Ipran Profile
以太网基础	巨型帧	最大巨型帧尺寸	9600	9600	9600	9600
	单播MAC	MAC 地址规格	122880	73728	73728	65536
		MAC 学习速率（软件）	> 4000pps
		MAC 学习速率（硬件）	> 10Gbps
		黑洞MAC地址规格	128	128	128	128
	组播MAC	MAC 地址规格	2048	1024	1024	2048
	VLAN	VLAN编号	4094	4094	4094	4094
		VLAN实例	4094	4094	4094	4094
		支持统计功能的VLAN个数	256	256	256	256
	VLAN映射	最大映射表数量	64	64	64	64
	VLAN映射	最大规则数量	3072	3072	3072	3072
	EVC	最大EVC数量	4094	4094	4094	4094
	链路聚合（静态/动态）	聚合组最大成员数	No limitation
		最大聚合组数	64	64	64	64
		负载均衡key模式	static/dlb/rr/resilient/self-healing
		收敛时间	< 50ms
	VLAN划分	最大规则数量	4096	4096	4096	4096
		最大组数	1	1	1	1
		基于MAC的规则	512	384	512	512
		基于IPv4的规则	448	256	1024	512
		基于 IPv6的规则	32	256	0	0
		基于协议的规则	7	7	7	7
以太环网保护	STP	收敛时间	< 30s
	RSTP	收敛时间	< 1s
	MSTP	MSTP实例数量	64
	MSTP	收敛时间	< 1s
	ERPS	最大Domain数量	16
		ERPS环数量	1 Primary ring/domain 2 Sub ring/domain
		单环最大保护instance数量	64
		倒换时间	< 50 ms
	G.8031	组数量	256	N/A	N/A	16
	G.8031	倒换时间	< 50 ms	N/A	N/A	< 50 ms
	G.8032	环数量	128	N/A	N/A	16
		最大成员口数量	256	N/A	N/A	32
		倒换时间	< 50 ms	N/A	N/A	< 50 ms
以太网OAM	CFM(802.1ag)	最大Session数量	512
		最大Domain数量	8
		CCM间隔时间类型数	7
		CCM最小时间间隔	3.3ms
		最大LM数目	256
		最大LCK数目	24
		最大MIP数目	40
		最大Down MEP数	1024
		最大Up MEP数	1024
		最大LMEP数	1024
IPv4单播	ARP	ARP规格	16384	8192	20480	8192
	IPv4	FIB	60K	36K	60K	32K
	ECMP	ECMP组	240 (Share with IPv6)
	PBR	Policy route map	64
	PBR	Policy based routing ACE	1024	512	1024	512
	OSPF	最大静态邻居数量	256
	OSPF	最大Summary address	2048
IPv4 组播	IPv4组播	组播路由表数量	2048	1024	2048	1024
	IPv4组播	组播路由下游端口数量	4096	2048	5120	2048
	IGMP snooping	最大组数	2048
	IGMP snooping	最大成员数	8192
	MVR	最大组数	2048	1024	2048	1024
	MVR	最大成员数	4096	2048	4096	2048
IPv6 单播	主机路由	NDP规格	4096	8192	1024	2048
	IPv6	FIBv6	4096	16384	1024	2048
	IPv6	ECMP组	240 (Share with IPv4)
IPv6 组播	IPv6组播	组播路由表数量	256	512	0	0
	IPv6组播	支持组播路由表的端口数量	512	1024	0	0
	MVR v6	最大组数	256	512	0	0
	MVR v6	最大成员数	512	1024	0	0
IP 隧道	IP 隧道	Tunnel peer规格	8	8	8	8
QoS	单端口队列数	单播队列	8
		组播队列	1
		镜像队列	1
	报文缓存	系统报文缓存区尺寸	36MByte	36MByte	36MByte	36MByte
	粒度	Policer粒度	0~2M: 10K 2M~100M: 40K 100M~1G: 80K 1G~2G: 120K 2G~4G: 250K 4G~10G: 500K 10G~40G: 1000K 40G~100G: 2000K 大于100G: 4000K	0~2M: 10K 2M~100M: 40K 100M~1G: 80K 1G~2G: 120K 2G~4G: 250K 4G~10G: 500K 10G~40G: 1000K 40G~100G: 2000K 大于100G: 4000K	0~2M: 10K 2M~100M: 40K 100M~1G: 80K 1G~2G: 120K 2G~4G: 250K 4G~10G: 500K 10G~40G: 1000K 40G~100G: 2000K 大于100G: 4000K	0~2M: 10K 2M~100M: 40K 100M~1G: 80K 1G~2G: 120K 2G~4G: 250K 4G~10G: 500K 10G~40G: 1000K 40G~100G: 2000K 大于100G: 4000K
		Queue shape粒度	0~2M: 10K 2M~100M: 40K 100M~1G: 80K 1G~2G: 500K 2G~4G: 1000K 4G~10G: 2000K	0~2M: 10K 2M~100M: 40K 100M~1G: 80K 1G~2G: 500K 2G~4G: 1000K 4G~10G: 2000K	0~2M: 10K 2M~100M: 40K 100M~1G: 80K 1G~2G: 500K 2G~4G: 1000K 4G~10G: 2000K	0~2M: 10K 2M~100M: 40K 100M~1G: 80K 1G~2G: 500K 2G~4G: 1000K 4G~10G: 2000K
		Port shape粒度	10k	10k	10k	10k
	Flow entry	入端口QoS IPv4 flow entry数量	6126	6126	6126	6126
		入端口QoS IPv6 flow entry数量	6126	6126	6126	6126
		入端口QoS flow stats数量	6144	6144	6144	6144
ACL	IPv4 ACL	入口Port支持IPv4 ACL规则数	5949	5949	5952	5952
		入口VLAN支持IPv4 ACL规则数	5949	5949	5952	5952
		出口Port支持IIPv4 ACL规则数	1901	1901	1952	1952
		出口VLAN支持IPv4 ACL规则数	1901	1901	1952	1952
	IPv6 ACL	入口Port支持IPv6 ACL规则数	5949	5949	5952	5952
		入口VLAN支持IPv6 ACL规则数	5949	5949	5952	5952
		出口Port支持IPv6 ACL规则数	1901	1901	1952	1952
		出口VLAN支持IPv6 ACL规则数	1901	1901	1952	1952
	MAC ACL	入口Port支持MAC ACL规则数	5949	5949	5952	5952
		入口VLAN支持MAC ACL规则数	5949	5949	5952	5952
		出口Port支持MAC ACL规则数	1901	1901	1952	1952
		出口VLAN支持MAC ACL规则数	1901	1901	1952	1952
	ACL flow stats	入口 ACL flow stats数量	5949	5949	5952	5952
	ACL flow stats	出口 ACL flow stats数量	2048	2048	2048	2048
	CoPP	CoPP 规则数	4072	4072	4076	4076
	CoPP	CoPP flow stats数量数	4072	4072	4076	4076
	UDF	UDF 规则数	1024	1024	1024	1024
	UDF	UDF flow stats数量	1024	1024	1024	1024
安全与应用	IP source guard	最大IPv4规则数	2048	1024	2048	1024
	IP source guard	最大IPv6规则数	1024	2048	0	1024
	基于MAC的802.1x	最大条目数	512	512	512	512
	DHCP-snooping	最大绑定 entry数	4096
IPFIX	IPFIX	入方向 IPFIX 条目数	65536
IPFIX	IPFIX	入方向 IPFIX 资源数	2048
设备可靠性	BFD	最大会话数	share 256
	S-BFD	最大会话数	share 256
	VRRP	最大组数	255
	Smart link	最大组数	16
		最大Instance数	64
		倒换时间	<50ms
	Monitor link	最大组数	16
		单组最大Up-link口数量	24
		单组最大Down-link口数量	24
	MLAG	最大MLAG组数	63
城域网特性	MPLS	最大MPLS FTN数量	N/A	N/A	N/A	share with ipv4 route
	MPLS	最大MPLS ILM数量	N/A	N/A	N/A	12288
	VPWS	最大VPWS数量	N/A	N/A	N/A	1024
	VPLS	VSI数量	N/A	N/A	N/A	64
	VPLS	VPLS MAC学习数量	N/A	N/A	N/A	share with non-mpls mac
	LDP	可分发标签数	N/A	N/A	N/A	12288(Share with static entries）
网络虚拟化	VARP	单端口最大虚IP数量	15	15	15	15
	VXLAN	VXLAN隧道	24576	24576	24576	4096
		VNI	4092	4092	4092	2000
		VTEP peer	1024	1024	1024	128

环境特性

描述	性能
操作温度	0 to 45 ºC
存储温度	-40 to 70 ºC
相对湿度	0 to 95% (非冷凝)

安规规范

产品型号	E680-32C	E680-24Q	E680-48X6Q	E680-48Y8C	E680-48X8C	E680-24Y4C
认证	CQC CE-LVD CE-EMC FCC FCC ICES ETL
安全性	ETL: UL 62368-1:2014 Ed.2 CB: IEC 62368-1:2014 CE-LVD: EN 62368-1: 2020+A11:2020 EN62479:2010 CQC: GB4943.1-2011 GB/T9254-2021
EMC	CE-EMC: EN 55032:2015+A11:2020 EN 55035:2017+A11:2020 EN IEC 61000-3-2:2019 EN 61000-3-3:2013+A1:2019 FCC: 47CFR Part 15 (2020) ANSI C63.4 (2014) ICES-003 Issue 7
环保	RoHS: 2011/65/EU and (EU)2015/863

保修

描述	规范
保修	有限保修

软件特性

特性			功能
大类	子类	特性	功能
以太网基础	以太网	端口	端口类型、双工模式、自协商、自适应
			端口速率
			巨型帧
			Port-xconnect
		流量控制	Flow-control tx/rx
		风暴控制	基于端口的storm-control
		风暴控制	基于VLAN的storm-control
		端口阻塞	Port-block（已知/未知单播、已知/未知组播、广播）
		端口隔离	L2/L3/All 端口隔离
		端口隔离	单向隔离
		二层协议报文透传	L2 protocol tunnel (支持CDP/CFM/DOT1X/LLDP/SLOW-PROTO/STP/VTP)
		转发模式	Store-and-forward
		转发模式	Cut-through
	VLAN	VLAN接入模式	Access/Trunk
		VLAN接入模式	Default VLAN
		VLAN划分	基于端口、MAC、子网、协议的VLAN classification
		QinQ	基本QinQ
			灵活QinQ
			VLAN 映射（1:1 VLAN 映射）
			VLAN 映射（N:1 VLAN 映射）
		VLAN统计	VLAN 统计
		私有VLAN	私有 VLAN
		语音VLAN	语音 VLAN
		访客VLAN	访客 VLAN
	MAC	MAC地址表	MAC地址的学习与老化
			基于端口和VLAN刷新FDB
			硬件学习
			静态、动态FDB
			黑洞MAC
		MAC漂移检测	MAC漂移检测
		Port bridge	Port Bridge
	LAG	链路聚合	静态与动态链路聚合（Static-LAG & LACP）
			静态负载分担（SLB）
			动态负载分担（DLB）
			轮询负载分担（RR）
			LAG self-healing
			加权链路聚合
以太网环网保护	xSTP	STP	生成树协议
		RSTP	快速生成树协议
		MSTP	多实例生成树协议
		生成树保护功能	BPDU 过滤与防护
			Root guard
			Loop guard
			防TC-BPDU攻击
	ERPS	ERPS	单环
			相交环
			相切环
			兼容RRPP
	G.8031	G.8031	G.8031 以太网线性网络保护
	G.8032	G.8032	支持 G.8032 v1/v2
			单环
			子环
	环路检测	端口环路检测	Loopback-detection
二层组播	二层组播	IGMP snooping	IGMP v1/v2/v3 snooping
			快速离开
			静态IGMP snooping group
		MVR	MVR（跨VLAN组播复制）
IPv4转发	ARP	ARP	静态/动态ARP
			ARP表项老化
			免费ARP
		ARP代理	普通ARP-Proxy
		ARP代理	本地ARP-Proxy
	IPv4 单播路由	IPv4静态路由	IPv4静态路由
			黑洞路由
			静态路由与IP SLA联动
			虚拟路由与转发 (VRF)
			uRPF检测
		RIP	RIP v1/v2
		OSPFv2	OSPF v2
		IS-IS	IS-IS
		IS-IS	基于IS-IS协议扩展的segment-routing
		BGP	IBGP
		BGP	EBGP
		路由策略	Route-map
		路由策略	IPv4 prefix-list
		策略路由	策略路由(PBR)
		ICMP	ICMP redirect
		ICMP	ICMP unreachables
		ECMP	ECMP(静态负载分担SLB)
			ECMP(动态负载分担DLB)
			ECMP(轮询负载分担RR)
			ECMP self-healing
		IP unnumbered	IP unnumbered
	IPv4 组播	IGMP	IGMP v1/v2/v3
			IGMP-proxy
			IGMP SSM mapping
		PIM	PIM-SM
			PIM-SSM
			PIM-DM
IPv6转发	IPv6 基础协议	ICMPv6	ICMPv6
		NDP	NDP
		PMTU	PMTU
	IPv6 单播路由	IPv6静态路由	IPv6 静态路由
		RIPng	RIPng
		BGP4+	BGP4+
		OSPFv3	OSPF v3
		IS-IS	IS-IS
		VRRP v3	VRRP v3
	IPv6 组播	MLD v1/v2	MLD v1/v2
		MLD v1/v2 snooping	MLD v1/v2 snooping
		MVR6	MVR6
		PIM-SM v6	PIM-SM v6
	IP 隧道	IPv6 over IPv4手工隧道	IPv6 over IPv4 tunnel
		6to4 隧道	6to4 tunnel
		ISATAP隧道	ISATAP tunnel
	IPv6 业务	DHCPv6	DHCPv6 中继
		DHCPv6	DHCPv6 snooping
		IPv6 路由策略	IPv6 Prefix-list
设备可靠性	BFD	BFD	检测静态路由的BFD
			检测OSPFv2 的BFD
			检测VRRP/Track 的BFD
			检测PBR 的BFD
	VRRP	VRRP	VRRP
	VRRP	VRRP	Track for VRRP
	Smart link	Smart link	多实例
			负载分担
			多链接
			Monitor-link
	MLAG	MLAG	MLAG基本功能
	MLAG	MLAG	MLAG单臂功能
以太网OAM	EFM	EFM (802.3ah)	自动发现
			链路故障检测
			链路故障处理
			远端环回
	CFM	CFM (802.1ag)	硬件级CCM检测
			Linktrace
			Loopback
	Y.1731	Y.1731	时延和抖动测量
QoS特性	QoS	流分类	根据报文的优先级字段（COS、DSCP）做简单流分类
			根据ACL匹配报文做复杂流分类
			使用隧道报文内层信息做流分类
		流动作	使分类后的报文进入相应队列
			使用ACL直接标记报文的优先级字段（COS、DSCP）
			使用Table map重标记报文优先级字段（COS、DSCP）
			流重定向
			流镜像
		流量监管	基于接口进/出方向的流量监管
			基于VLAN进/出方向的流量监管
			基于流的进/出方向流量监管
			基于聚合流的进/出方向流量监管
		流量整形	基于队列的流量整形
		流量整形	基于端口的流量整形
		拥塞管理	SP（严格优先级）调度
			WDRR（加权赤字轮询）调度
			SP + WDRR混合调度
		拥塞避免	尾丢弃 (TD)
		拥塞避免	加权随机早期丢弃 (WRED)
		流量统计	符合流分类规则的报文进行报文数和字节数的统计
			流量监管后分颜色进行报文数和字节数的统计
			队列转发和丢弃报文数和字节数的统计
		ECN（显式拥塞通知）	基于Tail drop的ECN标记
		ECN（显式拥塞通知）	基于WRED的ECN标记
网络虚拟化	VARP	虚拟网关	VARP（Virtual-ARP）
	VARP	虚拟网关	VARP支持subnet
	隧道	VxLAN	手工配置VxLAN隧道
			VxLAN分布式网关
			支持VxLAN双活接入
			VxLAN实现Overlay网络
			VxLAN透传L2 protocol报文
			支持修改VxLAN外层头DSCP
			支持修改VxLAN内层头Ethertype
			BGP EVPN
			支持overlay水平分割，并支持在不同VNI上分开控制
		GRE 隧道	GRE 隧道
		NVGRE 隧道	NVGRE 隧道
		GENEVE 隧道	GENEVE 隧道
	DCB	DCBX	LLDP支持DCBX TLV
	DCB	PFC	PFC
城域网	IPRAN	LDP	LDP
		MPLS 转发	MPLS 转发
		VPWS	VPWS
		VPLS	VPLS
		MPLS OAM	MPLS OAM
		MPLS 统计	MPLS 统计
		L2VPN	L2VPN
		L3VPN	L3VPN
		ACL	MPLS ACL
		QoS	MPLS QoS
		SR	基于MPLS的segment-routing
安全与管理	系统安全	SSH	SSH v1/v2
		SSH	RSA Key 生成
		RADIUS	RADIUS
		TACAS+	TACAS+
		AAA	认证（Authentication）
			授权（Authorization）
			计费（Accounting）
		Dot1x	基于端口的Dot1x认证
			基于MAC的Dot1x认证
			Dot1x支持Guest VLAN下发
		ACL（访问控制列表）	MAC/IP ACL
			Basic Mode ACL
			Port-group ACL
			VLAN-group ACL
			IPv6 ACL
			ACL UDF
			ACL 生效时间段
		ARP inspection	ARP inspection
		IP source guard	IP source guard
		端口安全	基于端口的MAC数量限制，非法MAC学习防御
		VLAN安全	基于VLAN的MAC数量限制
		控制平面策略(CoPP)	黑白名单
		控制平面策略(CoPP)	限速
		CPU流量限制	CPU流量限制
		防DDoS攻击	防DDOS 攻击 (ICMP Flood/Smurf/Fraggle/LAND/SYN Flood)
		登录接入过滤	ACL过滤Telnet/SSH的登录接入
		登录接入过滤	IPv6 ACL过滤Telnet/SSH的登录接入
		链路震荡检测	链路震荡检测
	网络管理	DHCP	DHCP 服务器
			DHCP 中继
			DHCP snooping
			DHCP 客户端
			DHCP option 82
			DHCP option 252
		RMON	RMON
		sFlow	sFlow v4/v5
		IP SLA	IP SLA
		IPFIX	IPFIX
		Latency/Buffer monitor	Latency monitor
		Latency/Buffer monitor	Buffer monitor
		EFD	Elephant flow detection
		NTP	网络时间协议（NTP）
		PTP（IEEE 1588 精确时间协议）	透明时钟（TC）
		PTP（IEEE 1588 精确时间协议）	边界时钟（BC）
		Errdisable	Errdisable检测与恢复
		DNS	静态DNS Client
		LLDP	LLDP
配置与维护	终端服务	命令行	命令行配置
		提示和帮助	Banner 设置
		提示和帮助	英文的提示和帮助信息
		终端服务	Vty 终端服务
		终端服务	Console 终端服务
	配置管理	管理口	带内口管理与配置
		管理口	带外口管理与配置
		用户权限管理	分级的用户权限管理及分级别的命令
		SNMP	基于SNMP协议（v1/v2c/v3) 的网管配置
			系统管理的公有及私有MIB
			系统管理的公有及私有Trap
		WEB	基于WEB页面配置和管理
		RPC-API	基于RPC-API配置
		Smart config	Smart config（系统初始化时自动配置）
		OVSDB	基于OVSDB配置管理
		切换系统规格	通过STM profile切换整机系统规格
		License控制	通过License控制功能特性
		一键恢复	一键恢复出厂默认配置
	文件系统	文件管理	文件系统，支持目录和文件管理
		上传下载	通过FTP、TFTP方式上载、下载文件
		上传下载	Xmodem方式文件传输
	诊断与维护	Debug	基于模块的Debug功能
		Debug	ICMP debug 功能
		BHM	软件级进程监控: 心跳检测
		BHM	硬件Watch dog
		日志与告警	CPU占用率显示与告警
			Memory占用率显示与告警
			设备温度、电源、风扇等状态显示与告警
			用户操作日志
			日志、告警、调试信息管理
		VCT	虚电缆检测功能
		系统诊断信息	详细的调试诊断信息收集
		重启	手动重启
			定时重启
			系统重启原因记录
		网络诊断	Ping
			IPv6 Ping
			Traceroute
		镜像	端口镜像
			流镜像
			远程镜像
			多源多目的镜像（n:n）
			CPU当镜像源
			CPU当镜像目的并对报文收集与解析
			ERSPAN
		CPU统计	CPU上下行报文统计
		L2 Ping	二层环境连通性探测L2Ping(MAC Ping/Trace)
		UDLD	单向链路检测
		光纤单通	光纤单通功能
		环回	端口环回
		环回	硬件环回（内部/外部）
		系统时间	系统时间设置
		系统时间	时区设置
	版本升级	系统软件升级	从本地升级
		系统软件升级	从TFTP升级
		Uboot升级	在线升级Uboot

应用实例

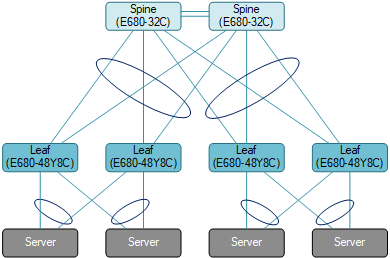

组网应用一：经典应用场景

采用高密度100G设备（E680-32C）作为核心（Spine），采用高密度25G设备（E680-48Y8C）作为接入层（Leaf），提供高密度服务器接入方案。

图1：经典应用

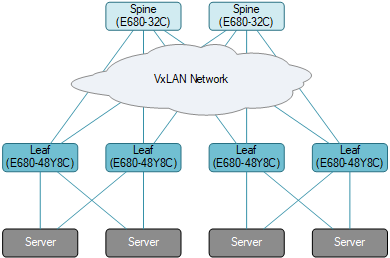

组网应用二：Overlay应用

采用高密度100G设备（E680-32C）作为核心（Spine），采用高密度25G设备（E680-48Y8C）作为接入层（Leaf），实现VXLAN组网。

图2：Overlay应用

订购信息

产品型号	描述
E680-32C	标准 1U 19'' 机架设备 32 x 100GE QSFP28 端口可拔插双电源设计前后风向可拔插风扇
E680-48Y8C	标准 1U 19'' 机架设备 48 x 25GE SFP28 端口 8 x 100GE QSFP28 端口可拔插双电源设计前后风向可拔插风扇
E680-48X8C	标准 1U 19'' 机架设备 48 x 10GE SFP+ 端口 8 x 100GE QSFP28 端口可拔插双电源设计前后风向可拔插风扇
E680-24Y4C	标准 1U 19'' 机架设备 24 x 25GE SFP28 端口 4 x 100GE QSFP28 端口可拔插双电源设计前后风向可拔插风扇
E680-48X6Q	标准 1U 19'' 机架设备 48 x 10GE SFP+ 端口 6 x 40GE QSFP+端口可拔插双电源设计前后风向可拔插风扇
E680-24Q	标准 1U 19'' 机架设备 16 x 40GE QSFP+ 端口 8 x 100GE QSFP28 端口可拔插双电源设计前后风向可拔插风扇

E680_产品简介_V7.5.4.pdf	360 KB	pdf	下载
E680_用户指导手册_V7.5.4.pdf	18 MB	pdf	下载
E680_命令行参考手册_V7.5.4.pdf	26 MB	pdf	下载
E680_安装指导_V7.5.4.pdf	1.6 MB	pdf	下载
E680_WEB指导手册_V7.5.4.pdf	4.4 MB	pdf	下载
